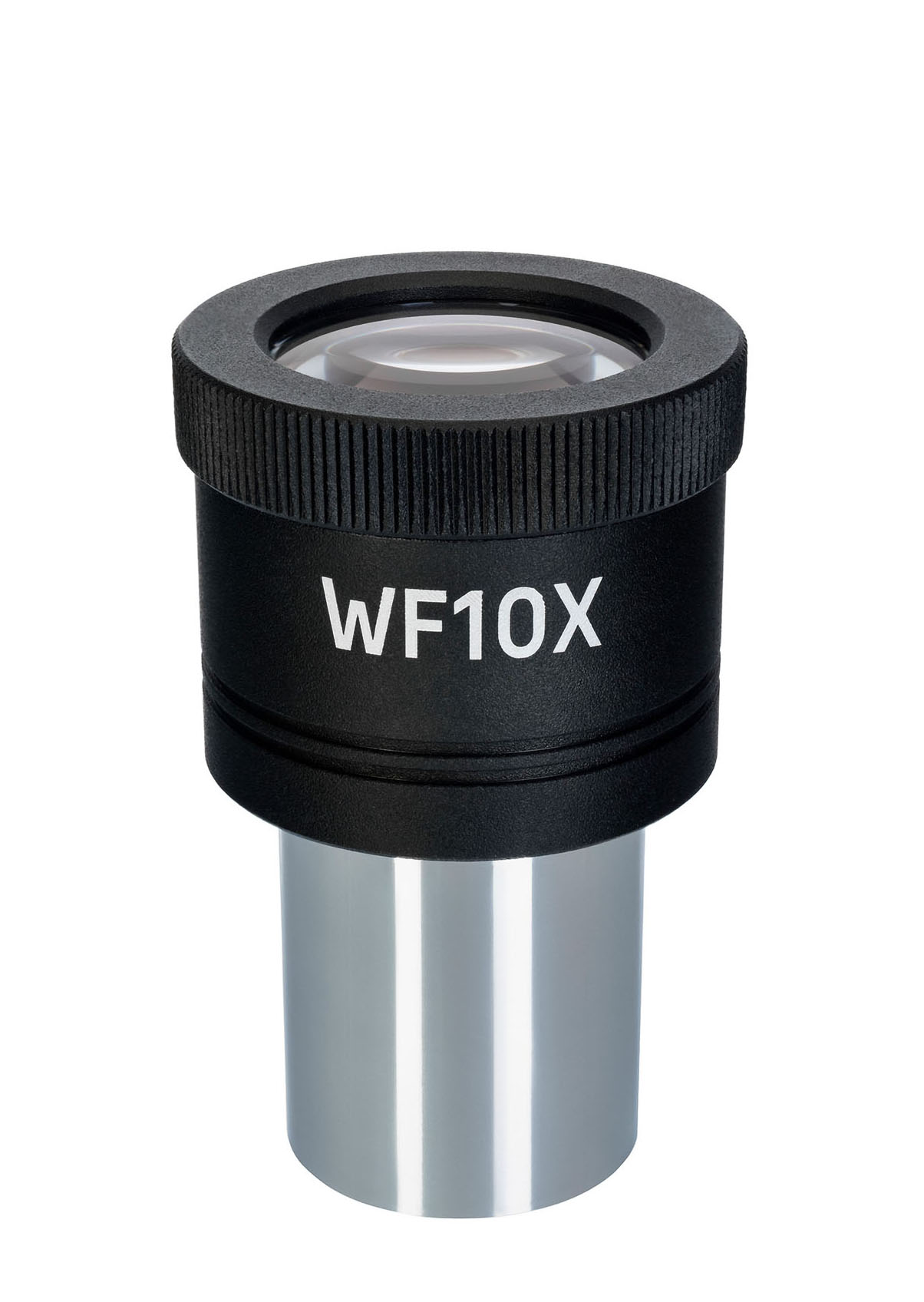

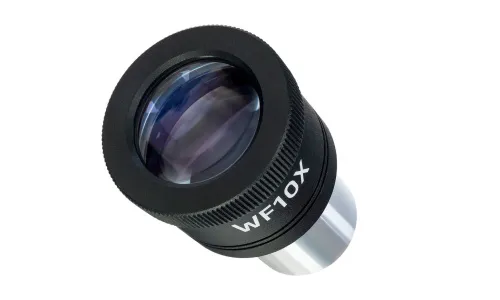

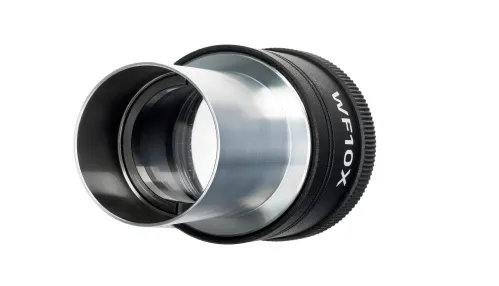

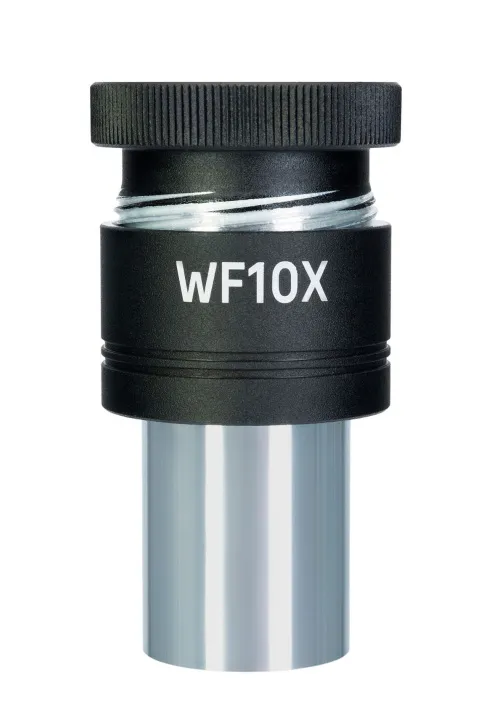

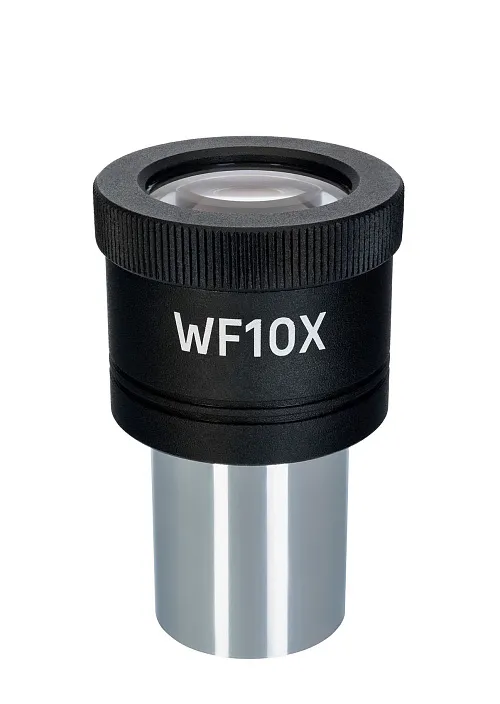

MAGUS E10S 10х/20 mm (D 23,2 mm) Ölçekli Göz Merceği

E10S 10x büyütme oranlı göz merceği, alan diyaframının düzlemi üzerinde bir ölçek ile donatılmıştır. Bu, 10x büyüte oranlı olağan bir göz merceği olarak görev yapar ve nesneler ya da nesne bileşenlerinin boyutunu ölçebilir. Ölçek milimetre ve mikron cinsinden işaretlenmiştir. Ölçümlerin yapılabilmesi için göz merceğinin öncelikle kullanmayı planladığınız her objektif için kalibre edilmesi gerekmektedir. E10S göz merceği 23,2 mm büyüklüğünde bir tüpe takılır.

Kalibrasyon

Kalibrasyonu gerçekleştirmek için 0,01 mm'lik ölçek bölmeli bir kalibrasyon lamının kullanılması gerekecektir. Lamı nesne tablası üzerine koyun ve mikroskobu ölçeği üzerinde odaklayın. Daha sonra lamdaki bölmeler ve göz merceği ölçekleri birbirine paralel olana kadar göz merceğini tüp içinde döndürün. Bunun ardından bir hesaplama yapmanız gerekecektir.

Hesaplama

Göz merceğinin ve kalibrasyon lamının (nesne tablası mikrometresi) ölçekleri üzerindeki bölmelerin birbiriyle ilişkisini hesaplamanız gerekecektir: Göz merceği ölçeğinin kaç bölmesinin lam ölçeği içinde kaldığı (düşük büyütme oranlı objektifler için) veya lam üzerindeki kaç bölmenin göz merceği ölçeği içinde kaldığı (orta veya yüksek büyütme oranlı objektifler için). Ardından şu formülü kullanın:
E=TL/A, burada:
E – göz merceği ölçeğinin bölmesi;
T – nesne tablası mikrometresi üzerinde işaretlenmiş nesne tablası mikrometresi ölçeğinin bölmesi (0,01 mm);
L – nesne tablası mikrometresindeki bölme sayısı;
A – göz merceği ölçeğindeki bölme sayısı.

Her objektif için hesaplamalar sonucunda elde edilen sayıyı not edin. Örneklerin büyüklüğü şu şekilde hesaplanır: öncelikle, göz merceği ölçeğinde kaç bölme olduğunu belirleyin. Daha sonra, bu sayı her objektif için formülden elde edilen sonuç ile çarpılır. Bu sayı, örneğin lineer değerini yansıtacaktır.

Uyumluluk:

• MAGUS Bio 230B Biyoloji Mikroskobu
• MAGUS Bio 230BL Biyoloji Mikroskobu
• MAGUS Bio 230T Biyoloji Mikroskobu
• MAGUS Bio 230TL Biyoloji Mikroskobu
• MAGUS Pol 850 Polarize Mikroskop
