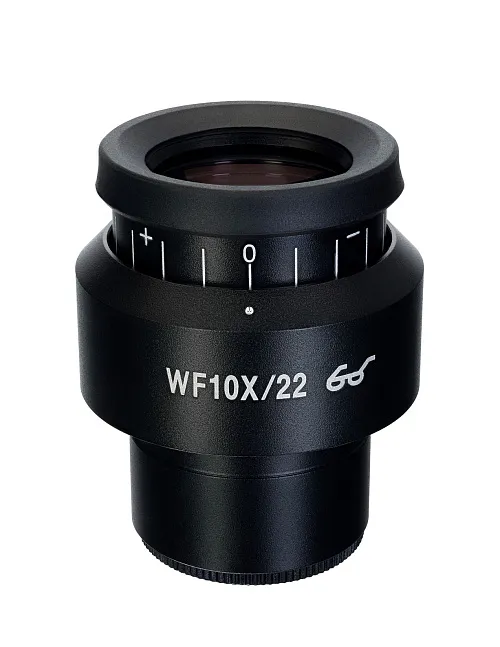

MAGUS SD10S 10х/22 mm (D 30 mm) Ölçekli Göz Merceği

Ölçekli göz merceği, örneklerin boyutunu ve yapılarını doğrusal birimler halinde (milimetre veya mikron) ölçmek için kullanılır. Göz merceği, standart 10x göz merceği yerine monte edilir. Ölçek, 0,1 mm’lik bölmeyle alan diyaframının düzlemine yerleştirilmiştir. Göz merceği çapı: 30 mm.

Kurulum

Ölçüm yapmadan önce, kullanılacak her objektif büyütme oranı için göz merceği ölçeğini kalibre etmek gerekir. Bunun için ölçekli bir nesne tablası mikrometresi olan kalibrasyon lamı gereklidir. Stereoskopik mikroskoplar için 0,1 mm’lik ölçek bölmesi olan bir kalibrasyon lamı kullanılmasını öneririz. Lam nesne tablasına yerleştirilmeli ve mikroskop ölçeğe odaklanmalıdır. Göz merceği, lamın ve göz merceğinin ölçekleri birbirine paralel hizalanana kadar göz merceği tüpünde döndürülür.

Her objektif büyütme oranı için göz merceği ölçeği değerinin hesaplanması

Her objektif büyütme oranı için hesaplama aşağıdaki formüle göre gerçekleştirilir: E=TL/A, burada: E – göz merceği ölçeğinin bölmesi; T – nesne tablası mikrometresi üzerinde işaretlenmiş nesne tablası mikrometresi ölçeğinin bölmesi (0,01 mm); L – nesne tablası mikrometresindeki bölme sayısı; A – göz merceği ölçeğindeki bölme sayısı.

Her bir objektif büyütme oranı için göz merceği ölçeği bölmesinin elde edilen değerleri kaydedilmelidir.

Bir nesnenin gerçek doğrusal boyutunu hesaplama

Bir nesneyi ölçerken, ilk olarak nesnenin kapladığı göz merceği ölçeğinin bölme sayısını saymanız gerekir. Sonuç, seçilen objektif büyütme oranı için önceden hesaplanan ölçek değeriyle çarpılır. Elde edilen değer, nesnenin gerçek doğrusal değeri olacaktır.

Uyumluluk:

• MAGUS Stereo 7B Stereomikroskop
• MAGUS Stereo 7T Stereomikroskop
• MAGUS Stereo 8B Stereomikroskop
• MAGUS Stereo 8T Stereomikroskop
• MAGUS Stereo 7BH Mikroskop Başlığı
• MAGUS Stereo 7TH Mikroskop Başlığı
• MAGUS Stereo 8BH Mikroskop Başlığı
• MAGUS Stereo 8TH Mikroskop Başlığı
