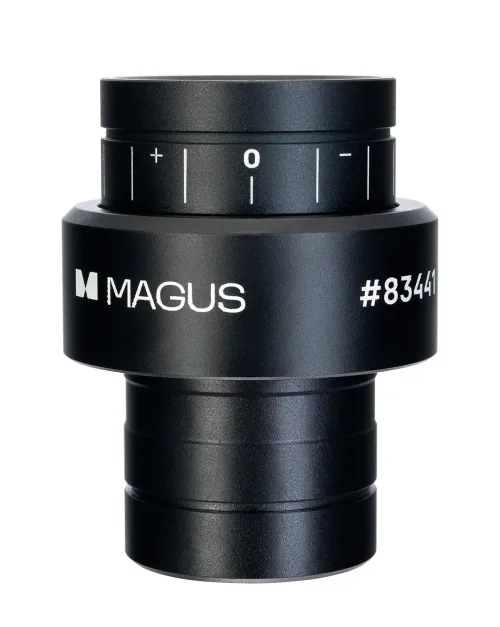

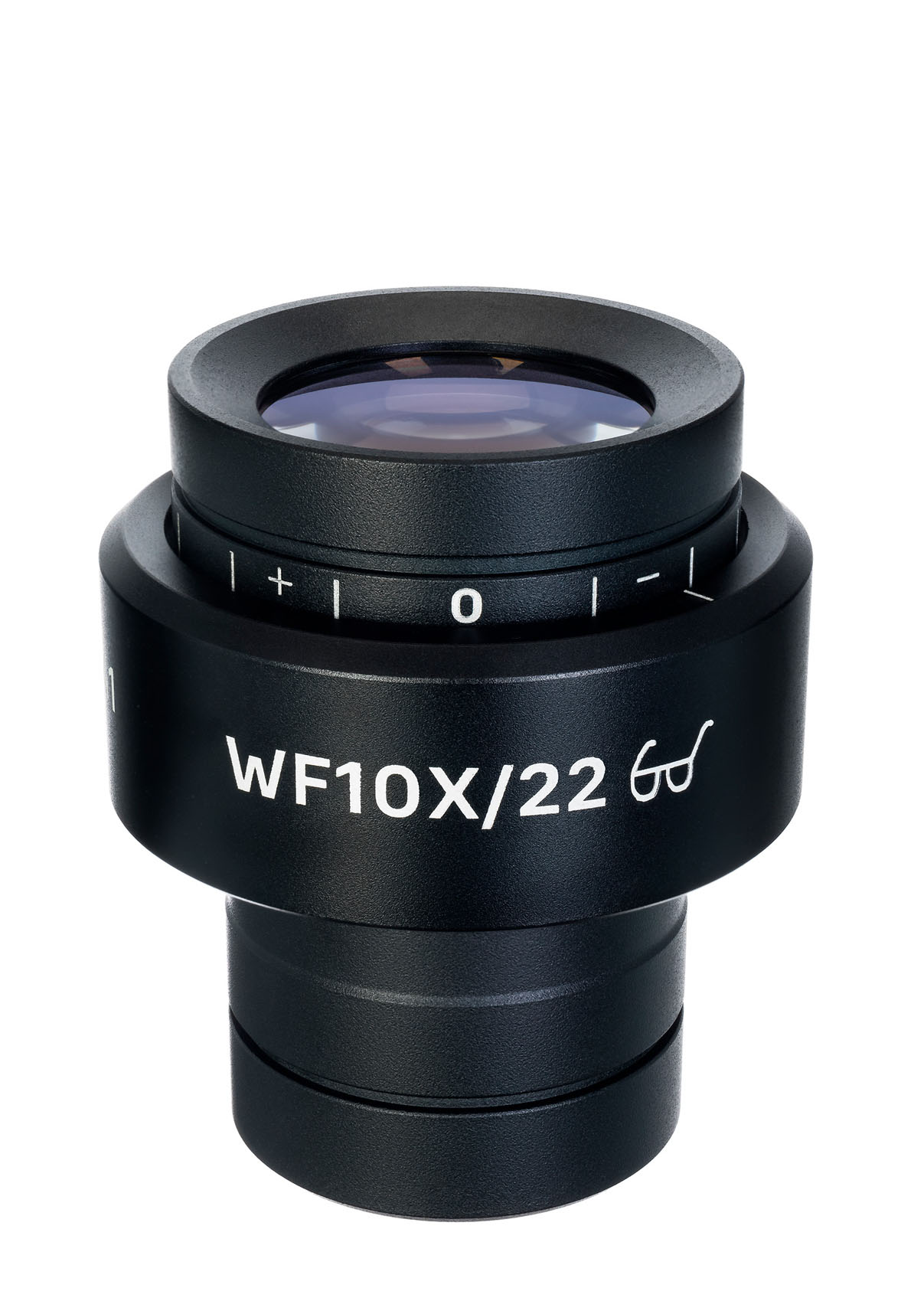

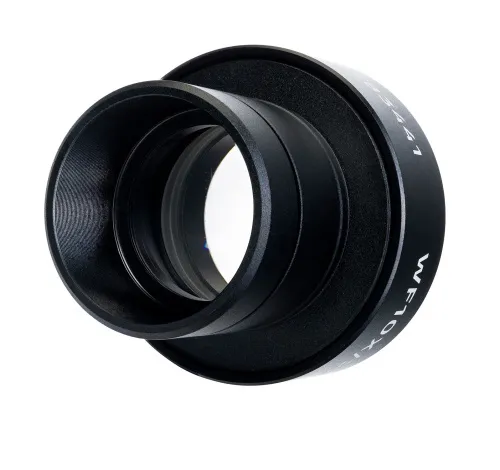

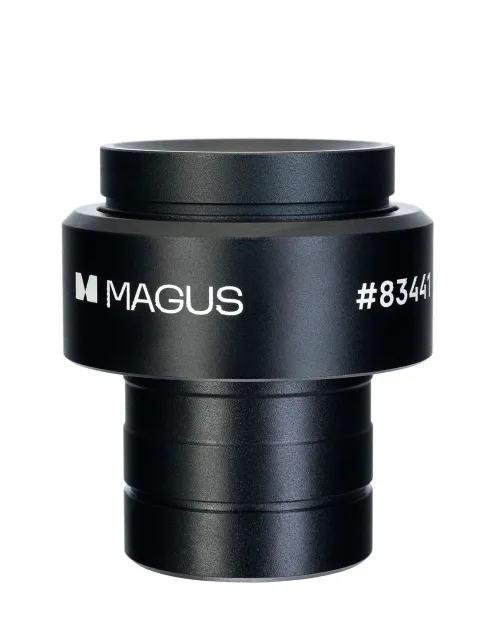

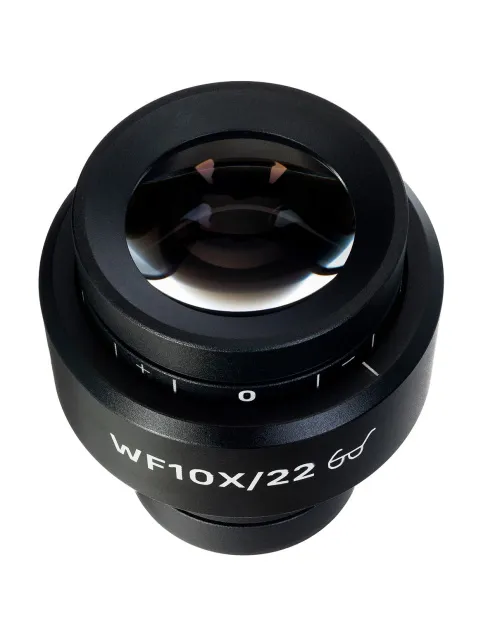

MAGUS SE10S 10х/22 mm (D 30 mm) Ölçekli Göz Merceği

SE10S göz merceği yalnızca 10x büyütme oranı sunmakla kalmaz, aynı zamanda örneğin veya yapılarının büyüklüğünün milimetre ya da mikron cinsinden değerlendirilmesi için bir ölçek ile donatılmıştır. Ölçek, 0,1 mm'lik bölmelerle işaretlenmiştir ve göz merceğinin alan diyaframı bölgesinde bulunur. Ölçüme başlamadan önce ölçeği birlikte çalışmayı planladığınız her objektifin parametrelerine uygun şekilde kalibre edin. SE10S modeli, 30 mm'lik bir tüp içine takılır.

Kalibrasyon

Kalibrasyon işlemi, bir kalibrasyon lamı (nesne tablası mikrometresi) kullanılarak gerçekleştirilir. Bu parçayı nesne tablası üzerine yerleştirin ve mikroskobu 0,1 mm'lik parçalara bölünmüş olan ölçek üzerine odaklayın. Daha sonra, göz merceği üzerindeki bölmeler kalibrasyon lamı üzerindeki bölmelere paralel hale gelene kadar göz merceğini tüp içinde döndürün.

Hesaplama

Seçili objektif için göz merceği ölçeğini kalibre etmek üzere aşağıdaki formülü kullanın:
E=TL/A, burada:
E – göz merceği ölçeğinin bölmesi;
T – nesne tablası mikrometresi üzerinde işaretlenmiş nesne tablası mikrometresi ölçeğinin bölmesi (0,01 mm);
L – nesne tablası mikrometresindeki bölme sayısı;
A – göz merceği ölçeğindeki bölme sayısı.

Her objektif için E değeri not edilmelidir. Örnek ölçülürken, istenen iki nokta arası için göz merceği ölçeği üzerinde gösterilen bölme sayısını not edin. Daha sonra bu sayıyı E ile çarpın. Bunun sonucunda ölçülen nesnenin doğrusal değeri elde edilir.

Uyumluluk:

• MAGUS Stereo 9T Stereomikroskop
