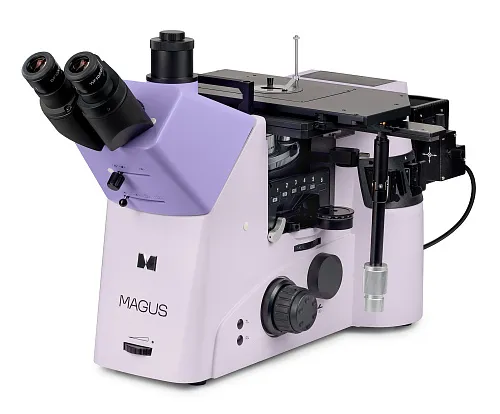

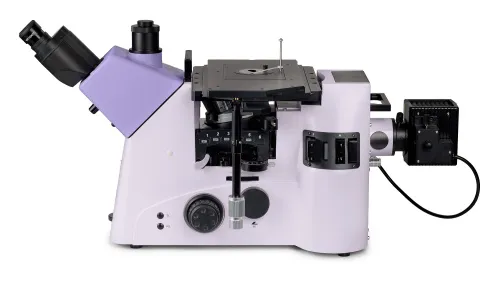

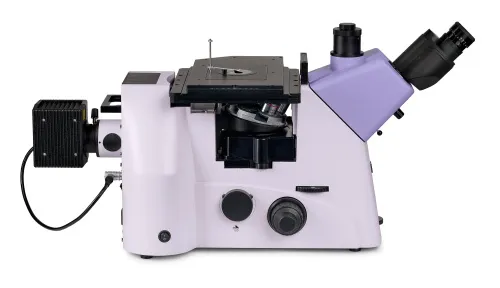

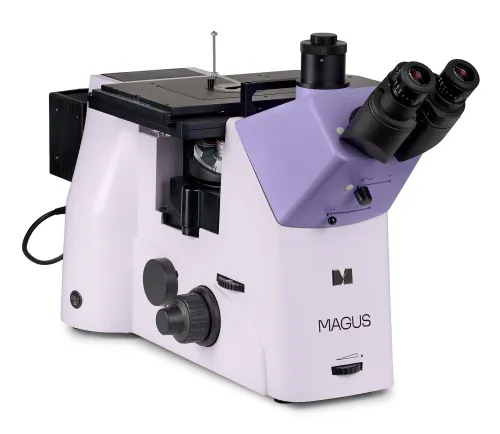

MAGUS Metal V790 DIC Metalurji İnverted Mikroskop
Büyütme: 50–1000x veya 50–1500x (1,5x mercek ile). Bertrand mercekli, plan yarı apokromatik ve plan apokromatik parlak alan ve karanlık alan objektifli ve 100 W halojen yansımalı aydınlatıcıya sahip trinoküler başlık
Ürün kimliği | 83485 |
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555019512 |
Paket boyutu (UxGxY) | 76x61x58 cm |
Nakliye Ağırlığı | 34.9 kg |
Mikroskop, metallerin ve alaşımların, yarı iletken malzemelerin ve diğer opak örneklerin mikro yapısını incelemek için tasarlanmıştır.
İnverted mikroskobun tasarımı incelenen örneğin boyutunu sınırlandırmaz; yalnızca ağırlığı 30 kg ile sınırlıdır. Örneğin öncelikle özel olarak işlenmesi ve ardından yüzeyi aşağı bakacak şekilde nesne tablasına yerleştirilmesi gereklidir.
Bu mikroskop, parlak alan, karanlık alan, polarizasyon mikroskopi ve diferansiyel girişim kontrast tekniklerini kullanarak yansıyan ışıktaki opak nesneleri inceleyebilir.
DIC, gelişmiş bir polarizasyon kontrast tekniğidir. Yöntem, alan derinliğini ve görüntü netliğini arttırır, incelenen nesnenin yapısına ilişkin ek bilgi sağlar ve incelenen yüzeylerdeki düzensizlikleri renkle görselleştirir. Düz yüzeyler eşit olarak boyanır, ancak yükseklik farkı çok az olan bir yüzeyin rengi eşit olmayacaktır. İncelenen nesne mesafeli olarak görünecektir.
Mikroskop çeşitli alanlarda (metalurji, mühendislik, havacılık, nükleer ve enerji endüstrileri) kullanılabileceği gibi araştırma laboratuvarlarında ve teknik üniversitelerde de kullanılabilir.
Mikroskop başlığı
Sonsuz düzeltilmiş optik parçalı trinoküler başlık. 45° eğim açısı, araştırmacının otururken veya ayaktayken rahat bir şekilde çalışmasına imkan tanıyacak koşullar sağlar. Kullanıcının duruşu doğal olacağı için iş günü boyunca yorgunluk yaşamaz.

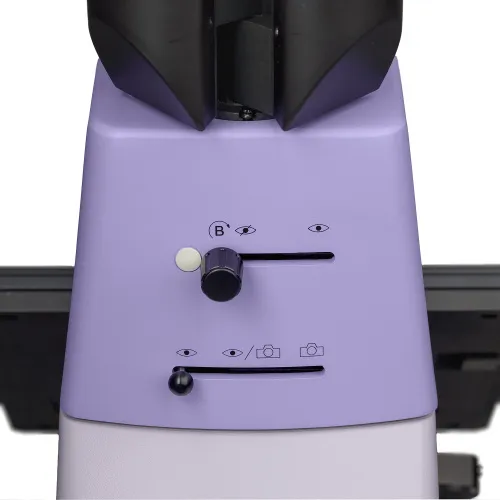

Mikroskop başlığının içine bir Bertrand mercek yerleştirilmiştir; optik sisteme takmak için başlığın ön tarafında bir regülatör kullanılır. Bertrand mercek konoskopik çalışmalar için kullanılır.

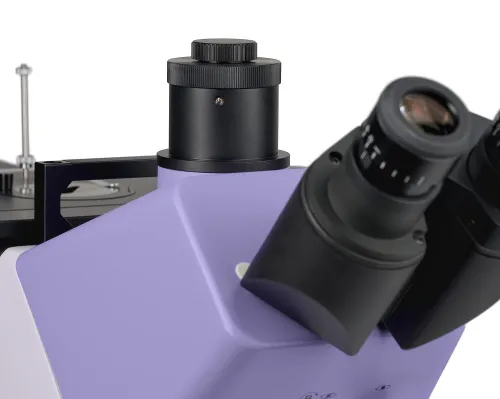

Dijital kamera, trinoküler tüpe veya mikroskop gövdesindeki yan görüntüleme portlarından birine monte edilmiştir. Trinoküler başlıktaki ışın 100/0, 50/50 veya 0/100 oranında bölünebilir. Sağ fotoğraf portundaki ışın bölme 100/0 ve 20/80, solda ise 100/0 ve 0/100'dür.
Temel paket, diyoptri ayarlı 10x/23 mm göz merceklerine ve gözlüklerle çalışmak için uzun bir göz mesafesine sahiptir.
Döner burun parçası
5 objektifli döner burun parçası, nesne tablası altındaki sehpaya monte edilir. Diferansiyel girişim kontrast yöntemi, DIC kaydırıcıları kullanılarak uygulanır: Biri düşük büyütme oranına sahip objektiflerle, diğeri ise orta ve yüksek büyütme oranına sahip objektiflerle kullanılır. DIC kaydırıcısı, döner burun parçasındaki özel yuvaya monte edilmiştir.

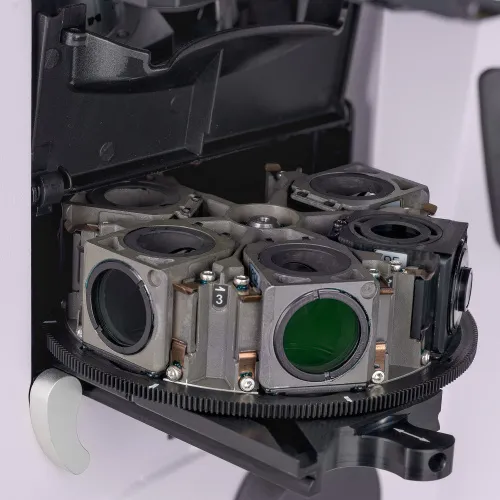

Kontrast modüllerini monte etmek için döner başlık

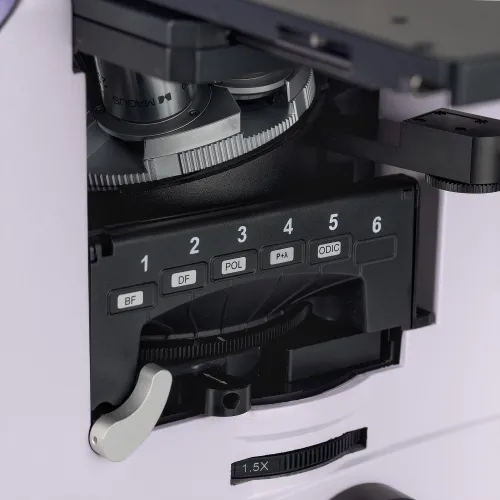

Mikroskop standındaki objektif revolverinin altında kontrast modüllerini monte etmek için bir döner başlık yer alır. Altı modül monte edilebilir. Döner başlığın döndürülmesi gözlem modunu değiştirir; bir kontrast yönteminden diğerine geçiş hızlı bir şekilde ve karmaşık ayarlar olmadan gerçekleşir.
Ek büyütme mercekli anahtar
Ana 1x mercek veya ek bir 1,5x büyütme merceğini optik yola eklemek için bir döner anahtar kullanılır. Büyüteç, ek aksesuar satın almadan veya monte etmeden mikroskobun büyütme oranını artırır. Anahtar, mikroskop gövdesinin sağ tarafında, döner burun parçasının altında yer alır.

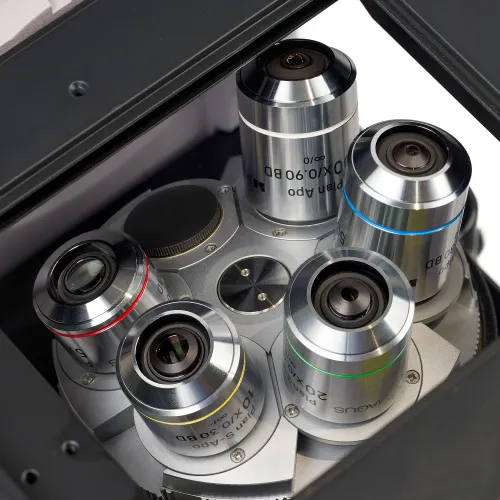

Objektifler
Parlak alan ve karanlık alan mikroskopi teknikleri için tasarlanmış, uzun çalışma mesafesine sahip plan yarı apokromatik ve plan apokromatik objektifler. Akromatik objektiflere kıyasla kromatik ve küresel sapmaların daha iyi düzeltilmesini sağlar.

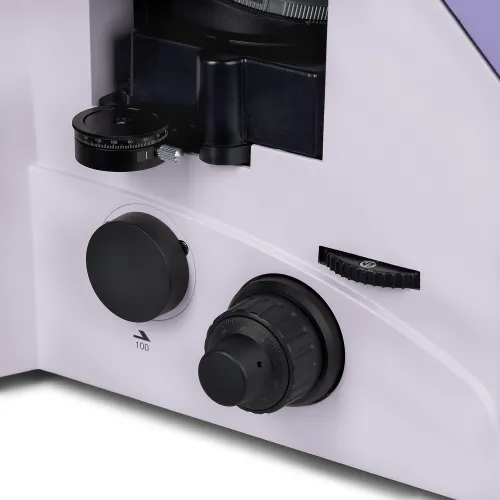

Odaklama mekanizması

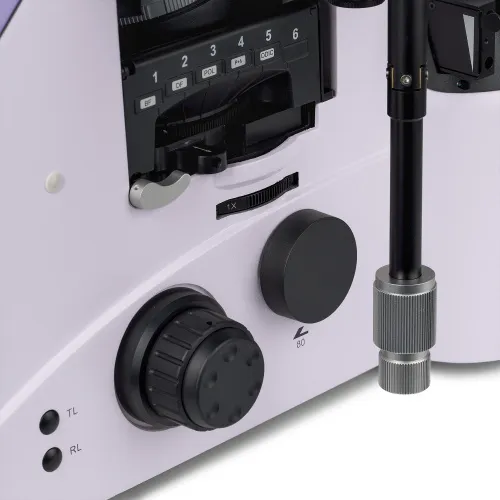

Koaksiyel kaba ve ince odaklama düğmeleri, her iki tarafta mikroskobun tabanında bulunur. Sağdaki ince odaklama kolu parmaklar için özel girintiler içerir; soldakinde ise bir ölçek yer alır.
Kaba odaklanma kilitleme düğmesi, incelenen nesne değiştirildikten sonra mikroskobu hızlı bir şekilde ayarlamanıza yardımcı olur. Düğme, mikroskobun sol tarafında, odaklama mekanizmasıyla aynı eksende bulunur.
Sağ taraftaki halka kaba odaklama hareketinin gerginliğini ayarlar. Kullanıcı, iş için konforlu olan gerginliği ayarlar.

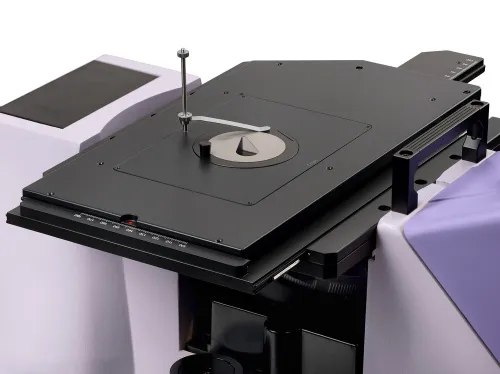

Nesne Tablası
Nesne, nesne tablasının iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Nesne tablasının merkezine, uygun çapta bir deliği olan bir ek parça monte edilmiştir. Nesneyi yerinde tutmak için bir örnek tutucu kullanılır.
Üç katmanlı kaplama, ağır ve büyük örneklerle çalışırken nesne tablasını çizilmelere ve diğer yüzey hasarlarına karşı korur.
Uzun eğilebilir nesne tablası kontrol kolu çalışırken kullanıcı konforunu sağlar: Eliniz zorlanmadan masanın üzerinde durabilir. Kol, nesne tablasının sağ veya sol tarafına monte edilebilir.

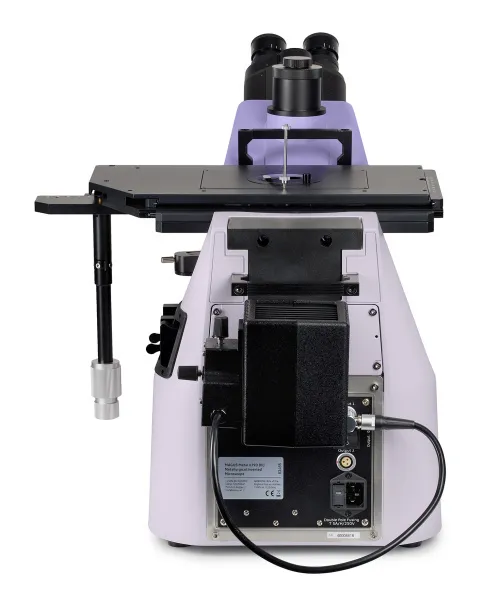

Işık kaynağı
Lamba yuvasında 100 W halojen ampül bulunur. Yalnızca parlak alan ve polarize ışıkta değil, aynı zamanda karanlık alan mikroskopi tekniklerinde de 4x'ten 100x'e kadar büyütme oranlarına sahip objektifler üzerinde çalışacak kadar parlaktır. Halojen ampül, rahat çalışmaya imkan veren renk sıcaklığında ışık yayar.
Yansıtılan ışık aydınlatma

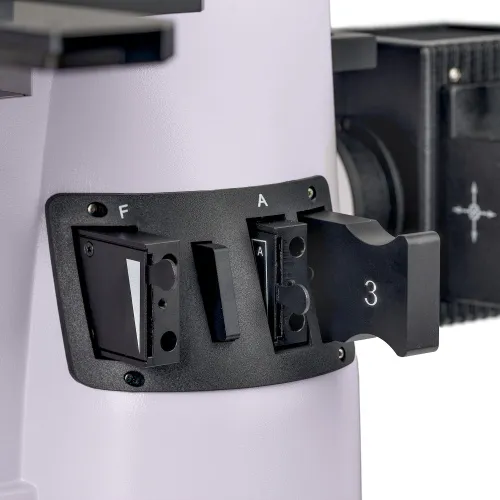

Aydınlatma sistemi, Köhler aydınlatmasının kurulmasını mümkün kılar. Alan ve açıklık diyaframları fabrikada önceden merkezlenir ve ilave merkezleme gerektirmez. Gerektiğinde diyaframlar merkezleme vidaları ile ayarlanabilir.
Analizör ve polarizör, polarizasyon mikroskopi tekniği içindir. Polarizör sabittir ve analizör 360° döner.
Bir dizi ışık filtresi, renk üretimini ayarlamanıza yardımcı olur.
Ergonomik tasarım
Fiziksel rahatsızlık yorgunluğa neden olur ve üretkenliği azaltır. Mikroskobun ergonomik tasarımı günlük bilimsel araştırmalarda önemli bir rol oynar.
MAGUS Metal V790 DIC, çalışma sırasında kullanıcıya konfor sağlar.
Uzun nesne tablası kontrol kolu ve hassas odaklama düğmesi aynı çalışma alanında bulunduğu için mikroskop minimum el hareketi ile kullanılır.
Odaklama düğmeleri gövdenin en altında bulunur. Kullanıcı ellerini zorlamaz. Mekanizmanın yumuşak hareketi sayesinde kullanıcı zahmetsizce nesneye odaklanabilir.
Önemli özellikler:
- 30 kg'ye kadar opak boyutlu nesnelerin incelenmesi için uygundur
- Konoskopi ve ortoskopi için Bertrand mercek
- Ek bir büyütme merceği mikroskobun büyütme oranını 1,5x artırır; mikroskop başlığında bir anahtar kullanılarak optik sisteme yerleştirilir
- Dijital kamera ve monitörü monte etmek için üç bağımsız seçenek mevcuttur: gövde üzerinde bir trinoküler tüp ve iki yan tüp, trinoküler başlıkta ışın bölme: 100/0, 50/50, 0/100, gövdede: 100/0 ve 20/80 (sağ fotoğraf portu), 100/0 ve 0/100 (sol fotoğraf portu)
- Parlak alan ve karanlık alan tekniklerinde çalışmak için genişletilmiş çalışma mesafesine sahip plan yarı apokromatik ve plan apokromatik objektifler kullanılır
- Farklı kontrast yöntemlerine sahip modüllerin monte edilmesi için 6 yuvalı çok işlevli döner başlık
- Özellikle karanlık alan yöntemi için 100 W artırılmış güce sahip halojen yansımalı ışık aydınlatıcı
- Köhler aydınlatması, aydınlatma sisteminin merkezlenmiş unsurları, karanlık alan, parlak alan, polarizasyon ve DIC teknikleri
- Renk filtreleri belirli dalga boylarının yoğunluğunu azaltır ve mikroskop fotoğrafçılığında renk üretimini ayarlar
- Rahat çalışma için ek parçalar ve uzun kontrol kolu içeren geniş nesne tablası

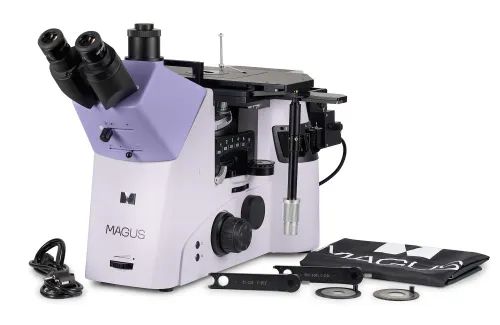

Kit içeriği:
- Yerleşik güç kaynağı, odaklama mekanizması, nesne tablası, döner burun parçası ve kontrast modüllerinin monte edilmesi için döner başlık
- Lamba yuvası
- Bertrand mercekli trinoküler başlık
- Plan yarı apokromatik objektif, sonsuzluk düzeltmeli: Plan S-Apo BD 5x/0,15 ∞/- ÇM 20 mm
- Plan yarı apokromatik objektif, sonsuzluk düzeltmeli: Plan S-Apo BD10х/0,30 ∞/- ÇM 11 mm
- Plan yarı apokromatik objektif, sonsuzluk düzeltmeli: Plan S-Apo BD 20х/0,45 ∞/0 ÇM 3,1 mm
- Plan apokromatik objektif, sonsuzluk düzeltmeli: Plan Apo BD 50х/0,80 ∞/0 ÇM 1 mm
- Plan apokromatik objektif, sonsuzluk düzeltmeli: Plan Apo BD 100х/0,90 ∞/0 ÇM 1 mm
- Uzun göz mesafeli ve diyoptri ayarlı göz mercekleri 10x/23 mm (2 adet)
- Göz merceği vizörü (2 adet)
- Objektifler için DIC kaydırıcısı (2 adet)
- Polarizasyon cihazı
- Filtre kiti
- C-mount kamera adaptörü
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Dijital kamera
- Kalibrasyon lamı
Ürün kimliği | 83485 |
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555019512 |
Paket boyutu (UxGxY) | 76x61x58 cm |
Nakliye Ağırlığı | 34.9 kg |
Tip | ışık/optik, metalurji |
Kafa | üç gözlü |
Nozul | Siedentopf, Bertrand mercekli, ışın bölme 100/0, 50/50, 0/100 |
Kafa eğim açısı | 45° |
Büyütme, x | 50–1000 temel yapılandırma (dahili 1,5x ek büyütme merceğiyle 50–1500x) |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10x/23 mm, uzun göz mesafesi (2 adet) |
Objektifler | plan yarı apokromatik ve plan apokromatik objektifler, sonsuzluk düzeltmeli: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; parfokal yükseklik 45 mm |
Döner burun parçası | 6 objektif için, DIC yuvalı |
Çalışma mesafesi, mm | 20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 340x230 |
Lamel yuvası hareket aralığı, mm | 130/85 |
Lamel yuvası özellikleri | iki eksenli üç katmanlı mekanik, alçak konum ve eğilme özelliğine sahip koaksiyel X/Y kollu, maksimum yük 30 kg, nesne tablası ek parçaları |
Göz merceği diyopter ayarı, diyopterler | her bir göz merceğinde ±5D |
Göz merceği diyopter ayarı | ✓ |
Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
Odak | koaksiyel, kaba (10 mm, kilit düğmeli ve gerilim ayar düğmeli) ve ince (0,002 mm, 0,2 mm/daire) |
Aydınlatma | halojen |
Parlaklık ayarı | ✓ |
Güç kaynağı | AC ağı, 220±22 V, 50 Hz |
Işık kaynağı türü | 12 V/100 W |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5...+40 |
Ek | polarizör ve analizörün, objektifler için DIC kaydırıcıları, kontrast modülleri montajı için döner başlık |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | metalurji |
Aydınlatma konumu | üst |
Araştırma yöntemi | parlak alan, karanlık alan, DIC, polarizasyon |
Kese/çanta/torba sete dahildir | toz kapağı |
