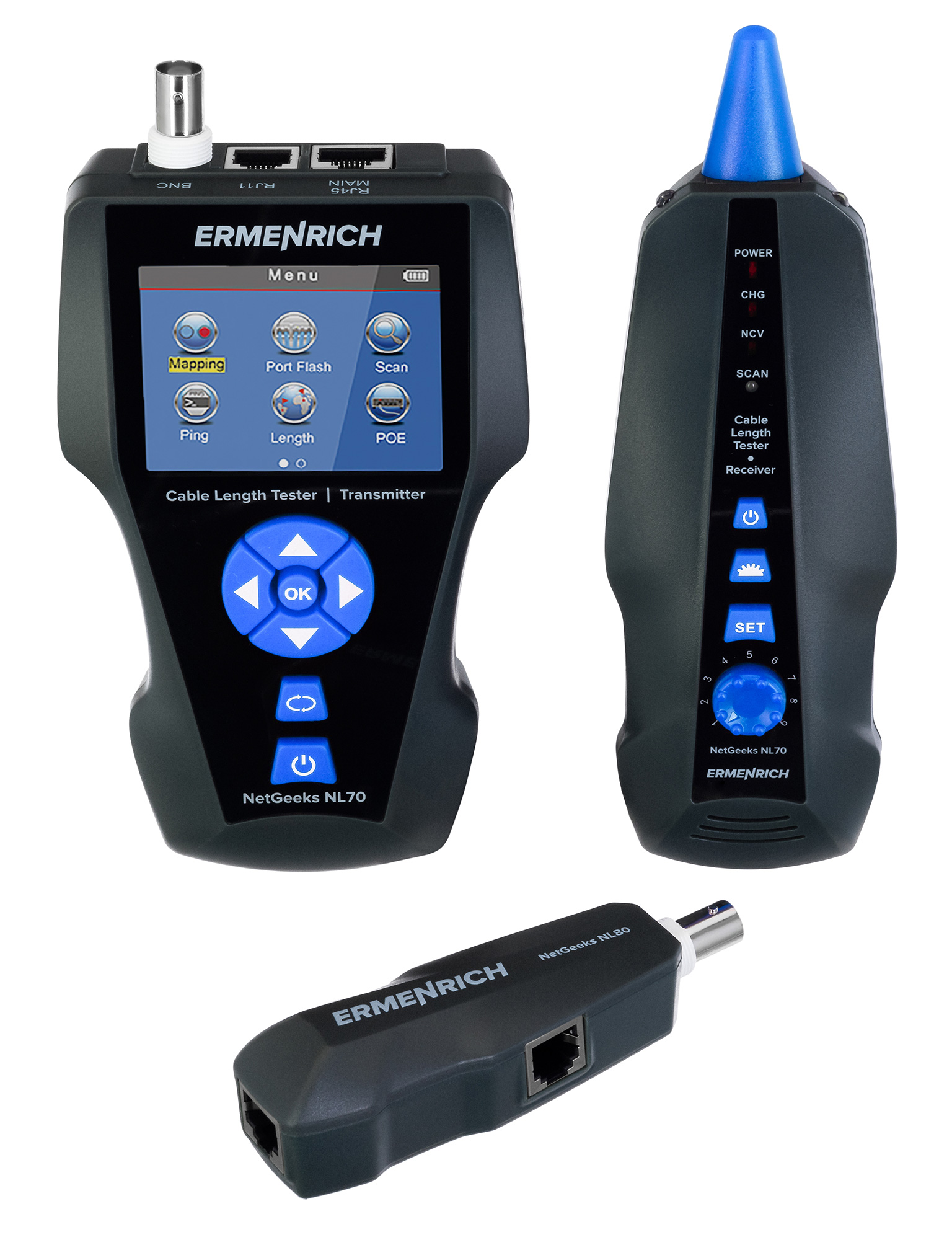

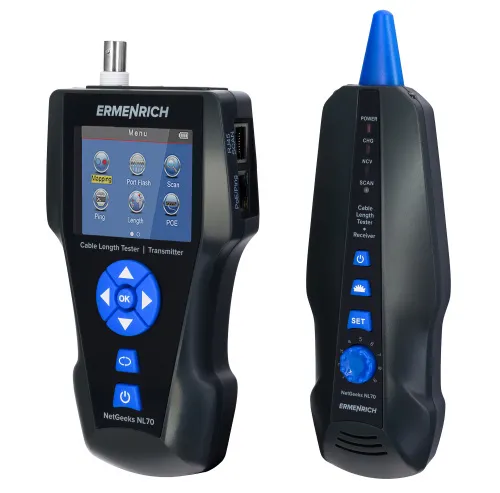

Ermenrich NetGeeks NL80 Kablo Uzunluğu Test Cihazı

görüntü Ermenrich NetGeeks NL80 Kablo Uzunluğu Test Cihazı, 3

görüntü Ermenrich NetGeeks NL80 Kablo Uzunluğu Test Cihazı, 4

görüntü Ermenrich NetGeeks NL80 Kablo Uzunluğu Test Cihazı, 5

KARGO BEDAVA, 1250-TRY ve üzeri siparişlerde

Fiyat yalnızca çevrimiçi mağaza için geçerlidir ve perakende mağazalarındaki fiyatlardan farklı olabilir.

Zaman alanlı reflektometre (TDR). İşlevler: kablo uzunluğu ölçümü, kablo testi, kablo izleme, Port Flaş işlevi, PoE testi, PING testi

STP/UTP (CAT5E, CAT6, CAT6A, CAT7) ağ kablosu, koaksiyel kablo, telefon, yaygın kullanılan teller

İzleme kablosu türleri

STP/UTP (CAT5E, CAT6, CAT6A, CAT7) ağ kablosu, koaksiyel kablo, telefon, yaygın kullanılan teller

Test edilen kablo tipleri

3,7 V, 1800 mAh, 5 V, 1 A DC adaptör (dahil değildir) ve micro USB kablosu (dahildir) ile şarj etme

Güç kaynağı cihazın kaliteli çalışması için gerekli önemli bir elemandır

Uygunluk

Ürün kimliği	82554
Marka	Ermenrich
Garanti	5 yıl
EAN	5905555016986
Paket boyutu (UxGxY)	21x24x8 cm
Nakliye Ağırlığı	0.815 kg

Açıklama

Ermenrich NetGeeks NL80 Kablo Uzunluğu Test Cihazı, 1000 metreye kadar kablo uzunluklarını ölçebilir ve başka özelliklere de sahiptir. Kabloları açık devreler ve kısa devreler ile ayrık, çapraz ve ters çiftler için test edebilir. Açık ve kısa devrelere olan mesafeyi de ölçebilir. Ermenrich NetGeeks NL80 kabloları izleyebilir, yönlendiriciye bağlı bir kabloyu veya bir anahtarı algılayabilir, PoE ve PING testleri yapabilir ve sonuçları bir bellek kartına kaydedebilir.

Kablo uzunluğu test cihazı, çeşitli kablo türlerini destekler: STP/UTP (CAT5E, CAT6, CAT6A, CAT7) ağ kabloları, telefon kabloları, koaksiyel kablolar ve yaygın kullanılan teller. Çalışma yöntemi TDR tekniğine (zaman alanlı darbe reflektometrisi) dayanmaktadır. Sonuçlar son derece doğrudur ve cihazı kalibre etme seçeneği bulunmaktadır. Cihaz parazit korumalıdır.

Dahil edilen tüm cihazlar şarj edilebilir pillerle çalışır. Bir verici, tek bir şarjla yaklaşık 20 saat, bir alıcı ise 50 saat çalışabilir. Bir otomatik kapanma işlevi vardır.

Önemli özellikler:

Farklı kablo türlerinin izlenmesi ve test edilmesi: ağ, koaksiyel, telefon vb.
Zaman alanlı yansıma ölçümü (TDR) tekniği
Maksimum kablo uzunluğu ölçüm mesafesi – 1000 metre
Bir kablo demetindeki bir kabloyu bulma, yanıp sönen göstergeli bir bağlantı noktasını bularak bir anahtara/yönlendiriciye bağlı bir kabloyu izleme
Tel eşleştirme: kısa devreler, çapraz çiftler, açık devreler
Açık devrelere ve kısa devrelere olan mesafenin ölçülmesi
PoE ve PING testleri, otomatik IP adresi tahsisi, bellek kartına veri depolama

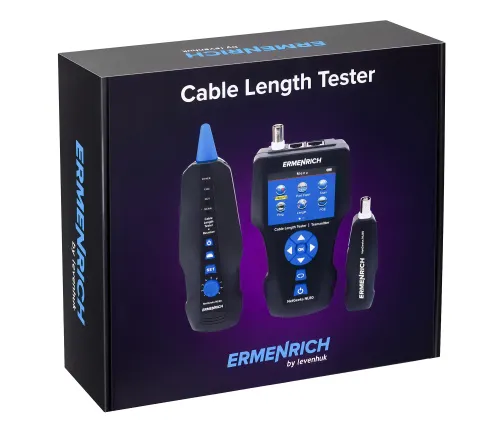

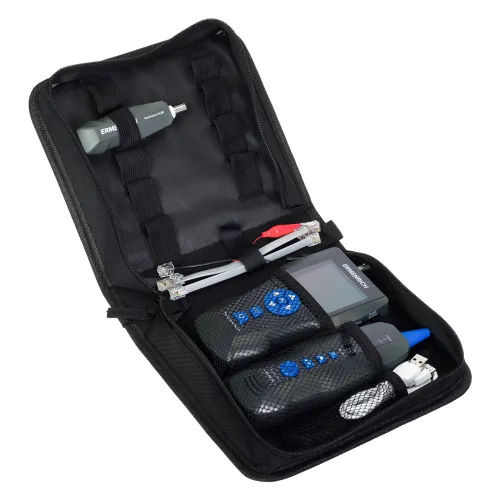

Kit içeriği:

Verici
Alıcı
Uzak ünite
RJ11 bağlantı kablosu
RJ45 bağlantı kablosu
Krokodil pens
DC kablosu
Micro USB kablosu
Taşıma çantası
Bellek kartı
Kullanım kılavuzu ve garanti kartı

Teknik Özellikler

Ürün kimliği	82554
Marka	Ermenrich
Garanti	5 yıl
EAN	5905555016986
Paket boyutu (UxGxY)	21x24x8 cm
Nakliye Ağırlığı	0.815 kg
Verici
Bağlantı Noktaları	BNC, RJ11, PoE/PING, RJ45 (ana), RJ45 (tarama), TF Kartı, microUSB
İzleme kablosu türleri	STP/UTP (CAT5E, CAT6, CAT6A, CAT7) ağ kablosu, koaksiyel kablo, telefon, yaygın kullanılan teller
Test edilen kablo tipleri	STP/UTP (CAT5E, CAT6, CAT6A, CAT7) ağ kablosu, koaksiyel kablo, telefon, yaygın kullanılan teller
Kablo uzunluğu ölçümü	✓
Kablo testi	+ (açık devreler, kısa devreler, çapraz çiftler, ters çiftler, ayrık çiftler, çapraz karışma)
Port flash işlevi	✓
Port flash işlevi	+
Kablo izleme	✓
Çapraz karışma önleme	✓
PoE test	✓
PING testi	✓
Kablo uzunluğu ölçümü
Ölçüm yöntemi	zaman alanlı darbe reflektometrisi (TDR)
Ölçü birimleri	fit, metre/yarda
Ölçüm aralığı, m	0 — 1000
Hata	3 (±0,5 m)
Açık devrelere olan mesafenin ölçülmesi	✓
Kısa devrelere olan mesafenin ölçümü	✓
Kalibrasyon	+
Kalibrasyon için minimum kablo uzunluğu, m	20 (50 m kablo önerilir)
Önemli özellikler
Maksimum çalışma akımı, mA	<150
Koruma	giriş voltajı: 48 V, akım: 5 mA
Veri iletimi	+, 50 adede kadar bellek yuvası (*.txt biçimi)
Ekran	LCD, renkli
Diyagonal görüntüleme, inç	2.8
Ekran çözünürlüğü, px	320x240
Ekran arka aydınlatması	✓
Güç kaynağı	3,7 V, 1800 mAh, 5 V, 1 A DC adaptör (dahil değildir) ve micro USB kablosu (dahildir) ile şarj etme
Pil ömrü, s	20
Düşük pil durumu göstergesi	✓
Otomatik kapanma	120 dk, 15 dk, 30 dk, 60 dk
Çalışma sıcaklığı aralığı, °C	−10… +60
Çalışma nemi aralığı, %	20…70
Alıcı / Uzak ünite
Bağlantı Noktaları	BNC, RJ11, RJ45, microUSB
Ayarlanabilir hassasiyet	✓
Temassız voltaj algılama (NCV)	✓
El feneri	✓
Maksimum çalışma akımı, mA	<100
Güç kaynağı	3,7 V, 1800 mAh, 5 V, 1 A DC adaptör (dahil değildir) ve micro USB kablosu (dahildir) ile şarj etme
Pil ömrü, s	50
Çalışma sıcaklığı aralığı, °C	−10… +60
Çalışma nemi aralığı, %	20…70
