Mükemmel işlevselliğe sahip zorlu bir rakip – Ermenrich LT40 Lazer Terazi kısaca bu şekilde tanımlanabilir.

Cihaz iki düzlem yansıtır: 130°'den fazla ışın taramasıyla dikey ve yatay.

10 parlaklık ayarı seviyesine sahiptir ve bir alıcıyla ve eğim modunda (TILT işlevi) çalışır. Daha yakından inceleyelim.

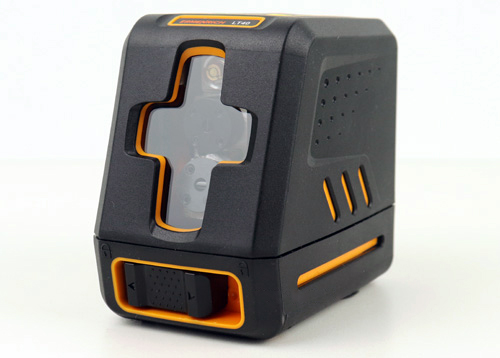

Ermenrich LT40 Lazer Terazi

Teknik Özellikler

Doğruluk: ± 1,5 mm/5 m (veya ± 0,3 mm/m)

Çalışma mesafesi: 30 m (aydınlatma seviyesine bağlı olarak)

Kompansatör aralığı: 4°±1°

Toz ve neme dayanıklılık derecesi: IP54

Kompansatör kurulum hızı: 2 san.

Alıcı ile çalışır: evet

TILT işlevi: evet

Montaj dişi: 1/4"

Lazer sınıfı ve dalga boyu: II, 505–550 nm

Işın tarama: > 130°

Parlaklık seviyeleri ve çalışma süresi: 1 – 10 sa, 10 – 40 sa (toplam 10 seviye)

Güç kaynağı: 4xAA pil.

Çalışma sıcaklığı: –10°C ila +50°C

Ebat: 90 x 57 x 81 mm

Ufuktan minimum mesafe:

Zemine 5,5 cm

Tavana 2,7 cm

Dikey düzlemden duvara 2,8 cm

Gövde

Ermenrich LT40 Lazer Terazi, iyi ABS plastikten yapılmış iyi yapılı bir gövdeye sahiptir ve bu gövde de tamamen siyah kalın bir kauçuk kaplamayla kaplanmıştır.

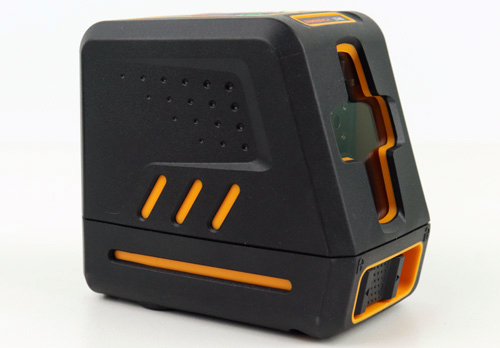

Ermenrich LT40 Lazer Terazi yapım kalitesi

Ön açıklık açılı olarak yapılmıştır, bu da sınırlı alanlarda çalışırken faydalıdır. Bu nedenle, cihaz duvara monte edilirken çizgi, zemin, duvar ve tavan olmak üzere üç düzlemden geçer. Lazer terazinin arkasındaki duvara hafifçe temas eder.

Eğik olmayan bir açıklıktan kesinlikle daha kullanışlıdır.

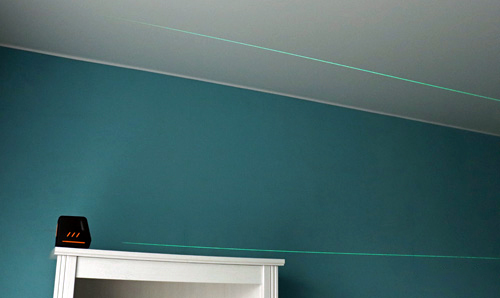

LT40 modeli için lazer ışınının yatay taraması

Kasanın tabanında bulunan pil bölmesinin sökülemeyen bir kapağı var, bu da bir artı. Ayrıca bir tripoda ve diğer ek aksesuarlara monte etmek için düzgün bir şekilde monte edilmiş 1/4 inçlik bir vida dişi de bulunuyor.

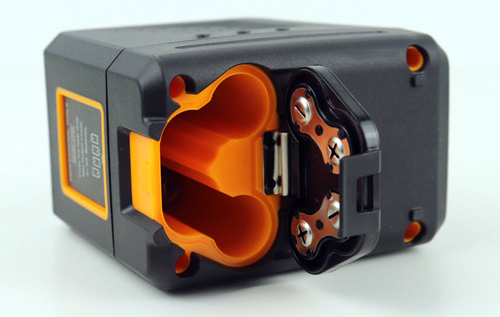

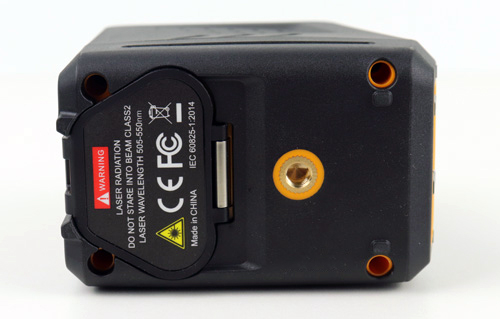

Pil kapağı ve montaj dişi

Yakından bakarsanız, kapağın toza ve neme karşı korumayı artıran erkek-dişi geçme parçaları sistemi kullanılarak kapatıldığını görebilirsiniz.

Kapak erkek-dişi geçme parçaları sistemi ile kapanır

Kasanın sökülmesi çok basittir: Cihaz tamamen çalışır durumdayken alttaki 4 vidayı söküp içerideki her şeye anında erişebilirsiniz. Tek şey üst kapağın kablo üzerinde kalmasıdır; örneğin Huepar BOX-1G lazer terazide kapak tamamen çıkarılabilir.

Cihazın uygun şekilde sökülmesi

Ermenrich LT40’ın içinde fabrika işaretlerine sahip iki lazer modülü bulunmaktadır. Geleneksel lazer geçişlerinde, Firecore F113XG’de olduğu gibi hem dikey hem de yatay olmak üzere iki düzlem için bir lazer modülünü sıklıkla görebilirsiniz. Bu doğrudan tasarım maliyetinin azaltılmasıdır. Sonuç olarak bu terazilerde düzlemleri tek tek değiştirmek mümkün değildir, ayrıca çizgilerin parlaklığı da biraz zarar görür.

LT40 modeli ile istediğiniz düzlemi anında seçebilirsiniz, bu da şüphesiz bir avantaj olarak değerlendirilmelidir.

Kompansatör

Ermenrich LT40 Lazer Terazi, yalnızca 2 saniyelik oldukça yüksek kurulum hızına sahip standart bir mekanik kompansatöre sahiptir.

Kompansatörün çalışma aralığı 4°±1°’dir. Bu eğim aşılırsa görsel bir uyarı anında etkinleşir ve çizgiler hızla yanıp sönmeye başlar. Yanıp sönmeyi ortadan kaldırmak için cihazın eğiminin kabul edilebilir değerlere düşürülmesi gerekir.

Kompansatör yapısının tamamı dört plastik destek üzerine monte edilmiştir. Ancak dürüst olmak gerekirse, tüm desteklerin birkaç ilave berkitme kaburgası var, bu nedenle tüm yapının çok sağlam olduğu düşünülebilir.

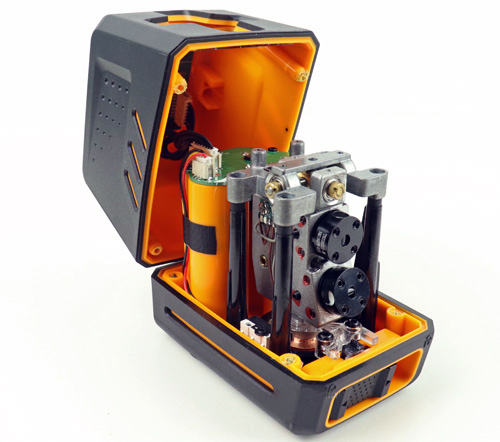

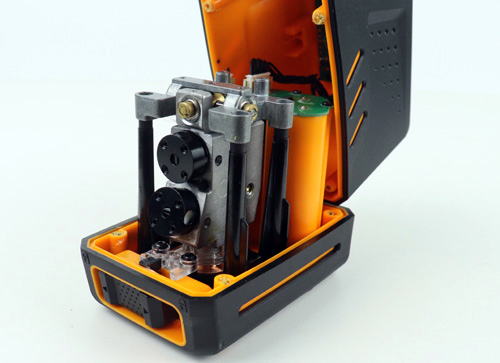

Ermenrich LT40 Lazer Terazi kompansatör sistemi

Kontroller

Bazı küçük nüansların dışında Ermenrich LT40 terazinin kontrolleri oldukça basit ve sezgiseldir.

Ön tarafta kompansatörü taşıma için bloke eden veya sarkacı açıp cihazı çalıştıran bir geçiş anahtarı bulunmaktadır.

Bu arada, geçiş anahtarının sıkı olduğu ve pek rahat olmadığı görülüyor. Ancak kompansatörün boşluk bırakmadan sıkı bir şekilde kilitlendiği dikkate alınmalıdır.

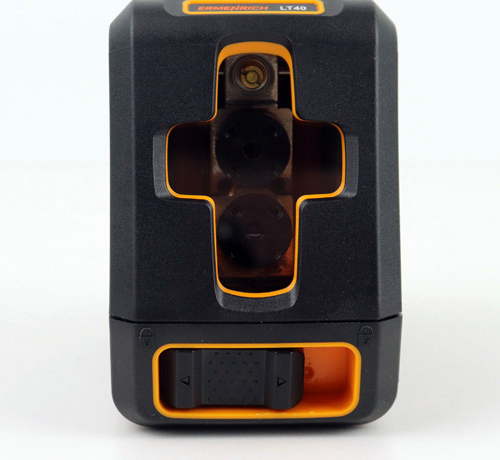

Sarkacı açmak ve kilitlemek için geçiş anahtarı

Geriye kalan her şey üstteki dokunma duyarlı klavye kullanılarak kontrol ediliyor.

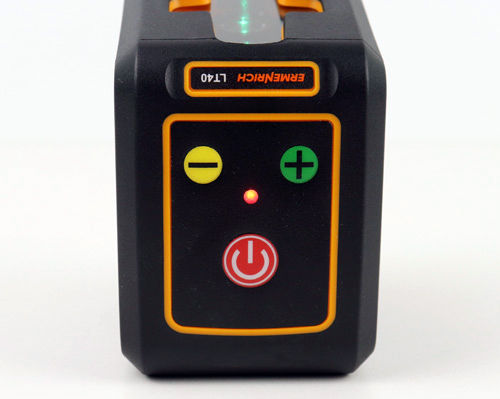

Ermenrich LT40 Lazer Terazi kontrol paneli

Yeşil (+) ve sarı (-) düğmeler, lazer çizgilerinin parlaklığını 10’lu adımlar halinde artırır veya azaltır.

Kırmızı güç düğmesi çeşitli işlevlerden sorumludur:

1. Belirli bir açıyla işaretleme yapmak için cihazı kilitli durumda (TILT işlevi) açar. Cihaz kapalıyken düğmeyi 3 saniye basılı tutun.
2. Kısa bir basış, tüm modlarda düzlemleri teker teker değiştirir.
3. Otomatik düzeltme modunda düğmeyi 2 saniye basılı tutun. Alıcıyla çalışma modu (titreşimli mod) etkinleştirilir.

Üstteki LED’de aşağıdaki uyarı sinyalleri bulunur:

1. TILT işlevi açıldığında kırmızı renkte kalır.
2. Düz zeminde otomatik düzeltme modunda yeşil renkte kalır.
3. Ufuk çok yüksek olduğunda (otomatik düzeltme modunda eğim açısı çok büyükse) kırmızı renkte yanar.
4. Alıcı çalışma modu etkinleştirildiğinde hızla yeşil renkte yanıp söner.
5. Piller tükenmek üzereyken kırmızı renkte yanıp söner.

Rekabet karşılaştırma tablosu

Farklı mesafelerde lazer çizgisi kalınlığı

Bu terazideki lazer modülleri iyi ve oldukça ince bir lazer çizgisi üretir. En loş modda (10.), çizgilerin en ince olacağı unutulmamalıdır; kalınlık ile parlaklık arasında doğrudan bir ilişki olacaktır.

Bu nedenle ölçümleri 1. en parlak modda yapacağız ve Ermenrich LT40 Lazer Terazide farklı mesafelerdeki çizgi kalınlığı testi aşağıdaki sonuçları gösterdi:

• 1 metrede 1,5 mm
• 5 metrede 1,5 mm
• 10 metrede 2,5 mm

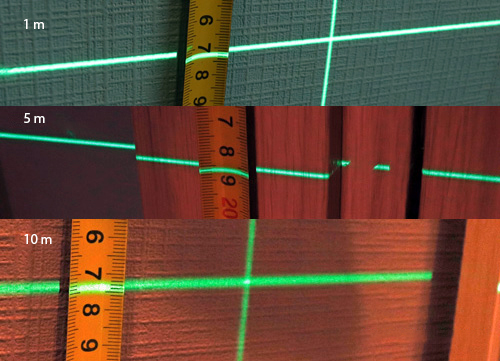

Farklı mesafelerde lazer çizgisi kalınlığı

Lazer çizgisi parlaklık ölçümü

Tipik olarak parlaklık testi, perimetre etrafında belirli bir parlaklık homojensizliğine sahip oldukları için koni prizmalı lazer terazilerde yapılır. Ancak deney amacıyla bu iki düzlemli lazer terazinin maksimum parlaklığını bir lüksmetre ile ölçelim.

• 5 metrede 33,3 lüks
• 10 metrede 15,9 lüks

Ayar

Doğruluğu ayarlamak gerekirse, bu modelle bunu kendiniz çok kolay bir şekilde yapabilirsiniz.

Sarkacın konumunu ayarlamanın en kolay yolu, her iki düzlemin eş eksenli (aynı) yer değiştirmesini bulmanızdır. Veya yatay düzlem yukarıya veya aşağıya bakar, ancak dikey normaldir.

İkinci durumda, sarkaçta iki uzunlamasına ayar cıvatasının kullanılması yeterlidir: Düzlem aşağıya bakıyorsa cıvataları sıkıyoruz, yukarı bakıyorsa gevşetiyoruz.

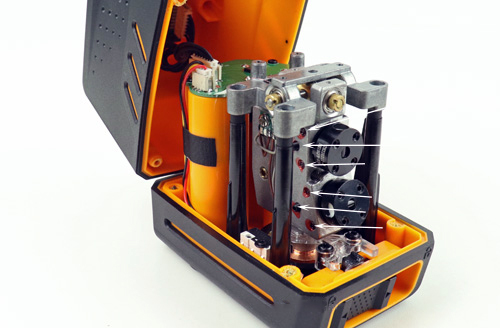

Sarkaç gövdesine gömülü uzunlamasına ayar cıvataları

Genel eğim her iki düzleme doğruysa, enine ayar cıvatasını (düzlemlerin eğimine bağlı olarak) sıkın veya gevşetin.

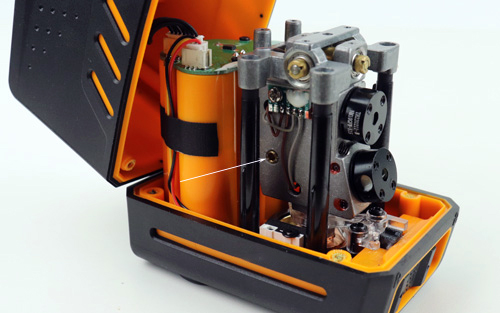

Çapraz ayar cıvatası

Lazer modülünün konumu 3 küçük altıgen cıvatayla ayarlanır: Üstteki ve alttaki modülü içeri sokar ve ortadaki onu yerine sabitler. Bu cıvataları her seferinde biraz gevşetip sıkın.

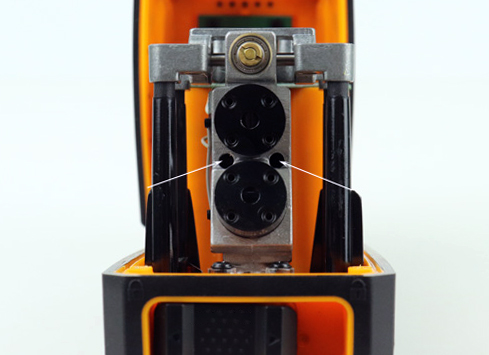

Ayrı bir lazer modülünün konumunu ayarlamak için üç cıvata

Bu tür lazer modüllerine sahip benzer terazilerin üçüncü bir ayarı vardır. Bazen çizgi yukarı veya aşağı doğru bir kavis şeklinde gider. Bu çizgiler modülün sonunda dört adet cıvata ile sabitlenmiştir.

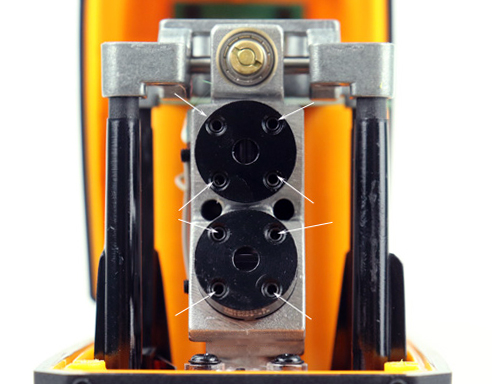

Lazer çizgi yaylarını sabitlemek için cıvatalar

Kit içeriği:

Ermenrich LT40 Lazer Terazi renkli, markalı bir kutu içerisinde gelir.

Kit şunları içerir: terazinin kendisi, kemer kancalı yumuşak çanta, duvara manyetik montaj aparatı ve farklı dillerde kısa bir kılavuz.

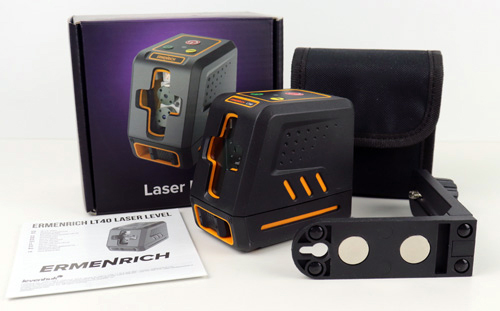

Ermenrich LT40 Lazer Terazi kiti

Artı ve eksileri

Artıları: 10 adımlı çizgi parlaklık ayarı, yüksek kaliteli yapı ve malzemeler, ince yeşil çizgiler, alıcıyla çalışma modu, TILT işlevi, düzlemlerin ayrı olarak değiştirilmesi, kolay sökme ve kalibrasyon, iyi ışın taraması ve manyetik montaj aparatı.

Eksileri: AC güç kaynağı yok, sıkı mandal.
